滾珠花鍵介紹
滾珠花鍵介紹

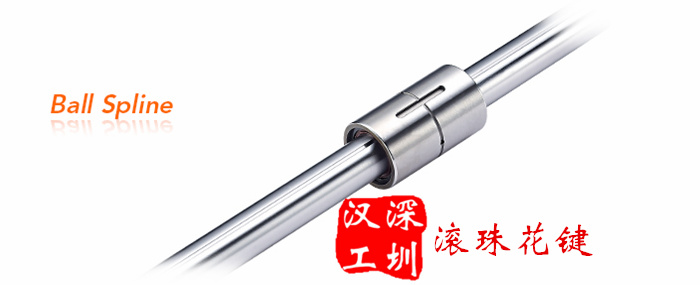

滾珠花鍵是利用裝在花鍵軸外筒內的滾珠，在精密研磨的滾動溝槽中，同時進行平滑滾動及傳遞力矩， 采用獨特之接觸點設計，具有更大之接觸角度(40°) ，除了具有高度之靈敏性外，更能大幅提升負載之能力，適用于振動沖擊負荷作用過大、定位精度要求高、以及需要高速運動性能的環境，在這類環境下也能發揮有效的作用。同時，即使代替直線滾珠襯套使用時，因軸徑相同的情況下，滾珠花鍵所具有的額定負荷是線性襯套的十幾倍，所以能使設計變得十分小巧，即使在懸臂負荷、力矩等作用的情況下，也可安全使用且具有高耐用性。
滾珠花鍵結構

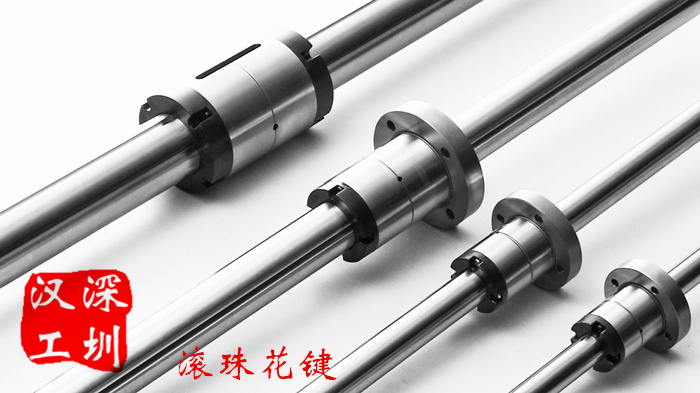

滾珠花鍵可分為有法蘭型式之SLF及無法蘭之SLT 兩種型式，因軸徑的大小鋼珠之接觸路徑又可分為2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50)，此外亦提供空心軸供選擇使用。
滾珠花鍵的優點
大負荷容量
滾珠的滾動溝槽采精密研磨成型，且采用哥德型40°角接觸，因接觸角度大，故在徑向和扭矩方向都具有很大的負荷容量。
旋轉方向零間隙
通過采用接觸角度為40°的相對2 ~ 4排滾珠列，將花鍵軸與花鍵外筒結合，并可透過調整預壓方式，使旋轉方向的間隙可為零。
高度靈敏性
由于鋼珠接觸點采特殊之設計，除高剛性外更具靈敏性，并可降低能量之浪費。
高剛性
由于接觸角大，故具有高剛性，并可視情況施加恰當的預壓，所以能獲得較高的扭矩剛性、力矩剛性。
裝配簡單
由于采用特殊之設計，即使將花鍵外筒從花鍵軸脫離，鋼珠也不會脫落。故而裝配、保養、檢查都很容易進行。
